Duto PEAD corrugado helicoidal para proteção de cabos subterrâneos

O Kanalex é um duto de PEAD (Polietileno de Alta Densidade), na cor preta, de seção circular, com corrugação helicoidal, excelente raio de curvatura, impermeável, destinado à proteção de cabos subterrâneos de energia ou de telecomunicações.

É utilizado na infraestrutura de redes subterrâneas de energia elétrica e telecomunicações, indústrias, ferrovias, rodovias, aeroportos, condomínios, galpões logísticos, shopping centers, usinas fotovoltaicas, eólicas e outras obras.



Dispensa totalmente o envelopamento em concreto ao longo da linha.
Fio-guia já fornecido no interior do duto.
Acompanha fita de aviso "PERIGO" para energia ou telecomunicações (opcional).
É fornecido tamponado nas extremidades.
Elevada resistência à abrasão, produtos químicos, compressão diametral e impacto.

Atende as normas:

º ABNT NBR 15.715 - Sistemas de dutos corrugados de polietileno (PE) para infraestrutura de cabos de energia e telecomunicações - Requisitos,

º ABNT NBR 13.897 - Duto Espiralado Corrugado, em Polietileno de Alta Densidade para uso Metroferroviário - Especificação e 13.898 - Método de ensaio.

º Ensaio de Degradação conforme ABNT NBR 14.692 - Determinação do Tempo de Oxidação Induzida.

º Padrão técnico da maioria das concessionárias de Energia e Telecomunicações brasileiras.



Como especificar:

Se adotar a NBR 13.897 escolha o diâmetro na tabela abaixo pela referência do Diâmetro Interno
Duto PEAD
Flexível Corrugado Helicoidal DN (30, 50, 75, 100, 125 ou 150) NBR 13.897/13.898 em rolo de xxxmetros tamponado nas extremidades com fio-guia e fita de aviso;



Se adotar a NBR 15.715 escolha o diâmetro na tabela abaixo pela referência do Diâmetro Externo
Duto PEAD
Flexível Corrugado Helicoidal DNE (40, 50, 63, 90, 125, 155, 190, 200 ou 250) NBR 15.715 CRC680N em rolo de xxxmetros tamponado nas extremidades com fio-guia e fita de aviso;

OBS: CRC = Classificação de Resistência à Compressão.




 DIÂMETRO

FORNECIMENTO EM ROLOS

 NOMINAL

 INTERNO

 EXTERNO

 25

 30

 50

 100

 pol.

 mm

 mm

mm

 m

1.1/4"

30

31,5

41,3

-

-

0,85 x 0,32

1,10 x 0,32

1.1/2"

40

43,0

56,0

-

-

1,00 x 0,31

1,10 x 0,44

2"

50

50,8

63,4

-

-

1,15 x 0,35

1,25 x 0,53

3"

75

75,0

89,5

-

-

1,35 x 0,45

1,45 x 0,70

4"

100

103,0

124,5

-

-

1,85 x 0,50

2,00 x 0,75

5"

125

128,0

155,0

1,72 x 0,46

-

2,03 x 0,63

-

6"

150

155,0

190,0

2,21 x 0,43

-

2,60 x 0,60

-

7"

175

176,0

202,0

2,30 x 0,62

-

2,60 x 0,62

-

8"

200

205,0

250,0

2,50 x 0,80

2,80 x 0,80

-

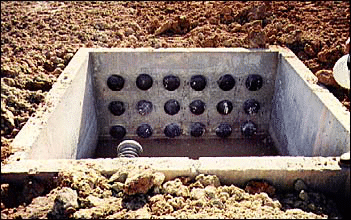

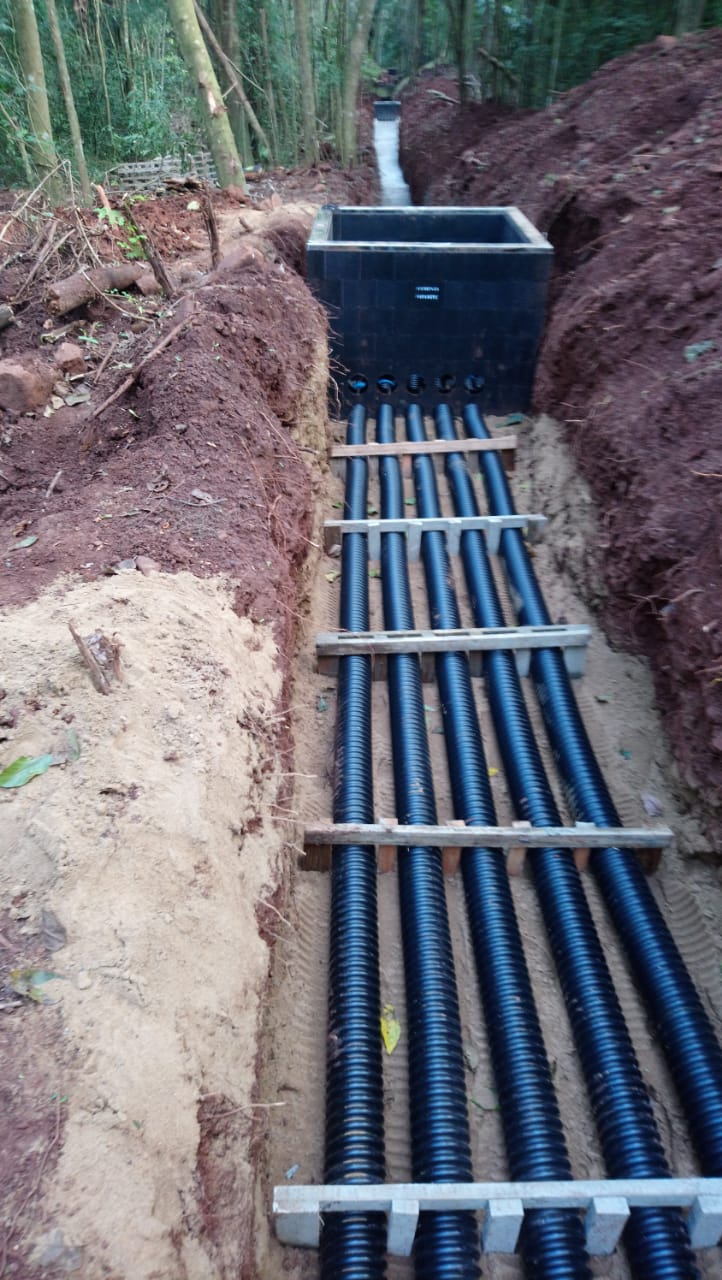

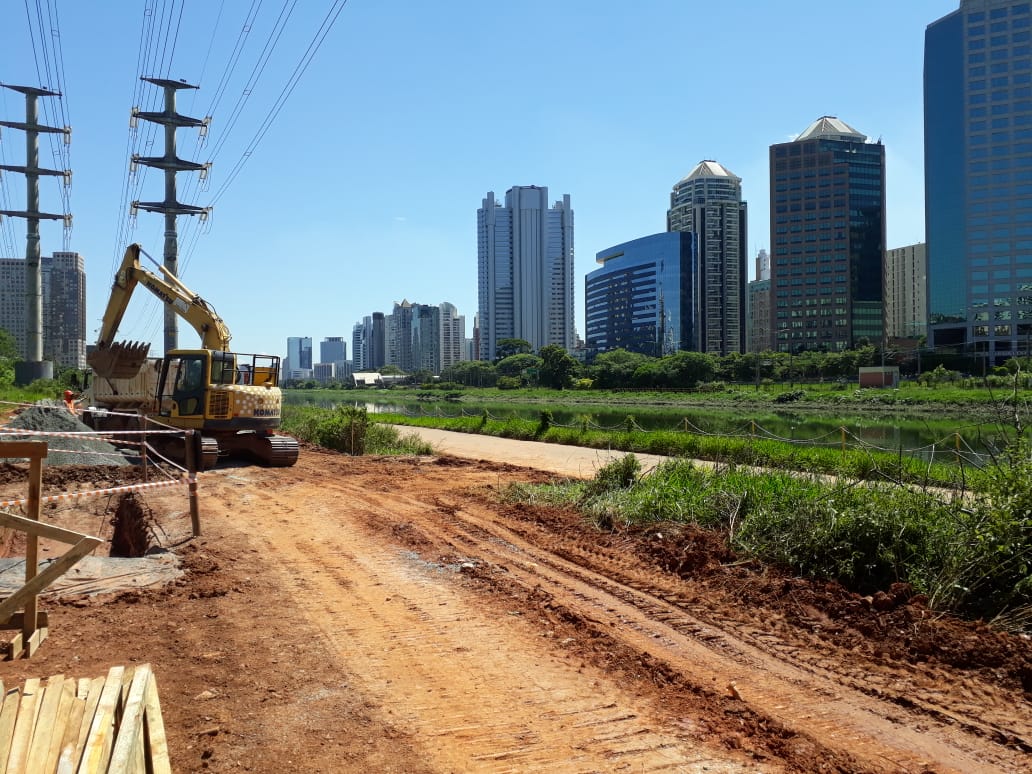

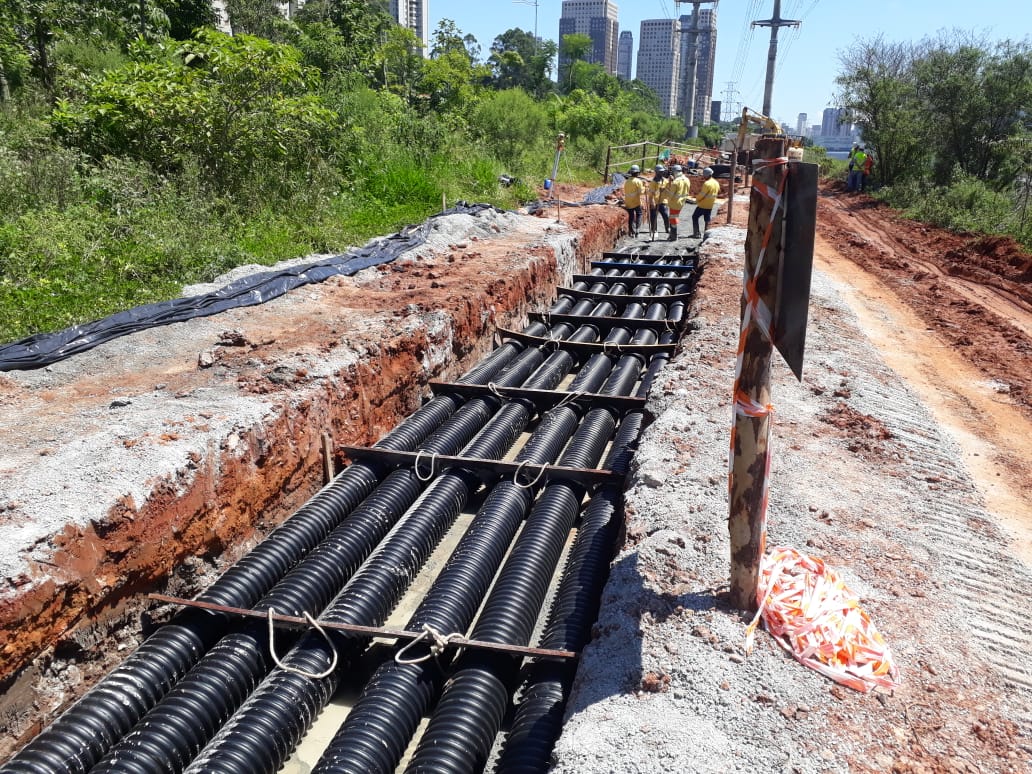

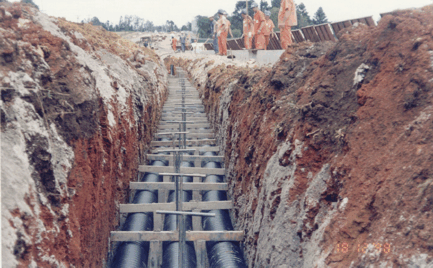

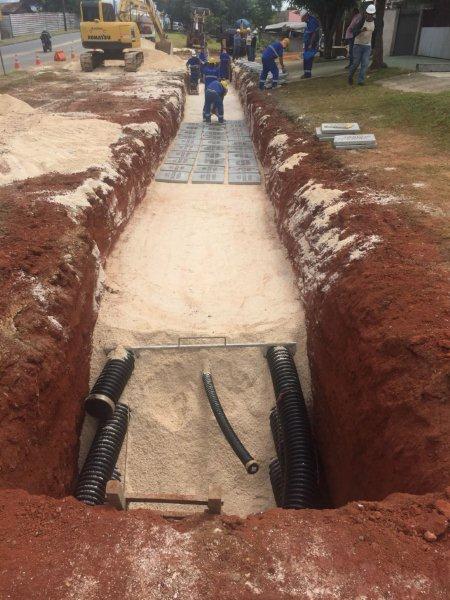

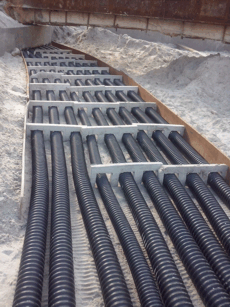

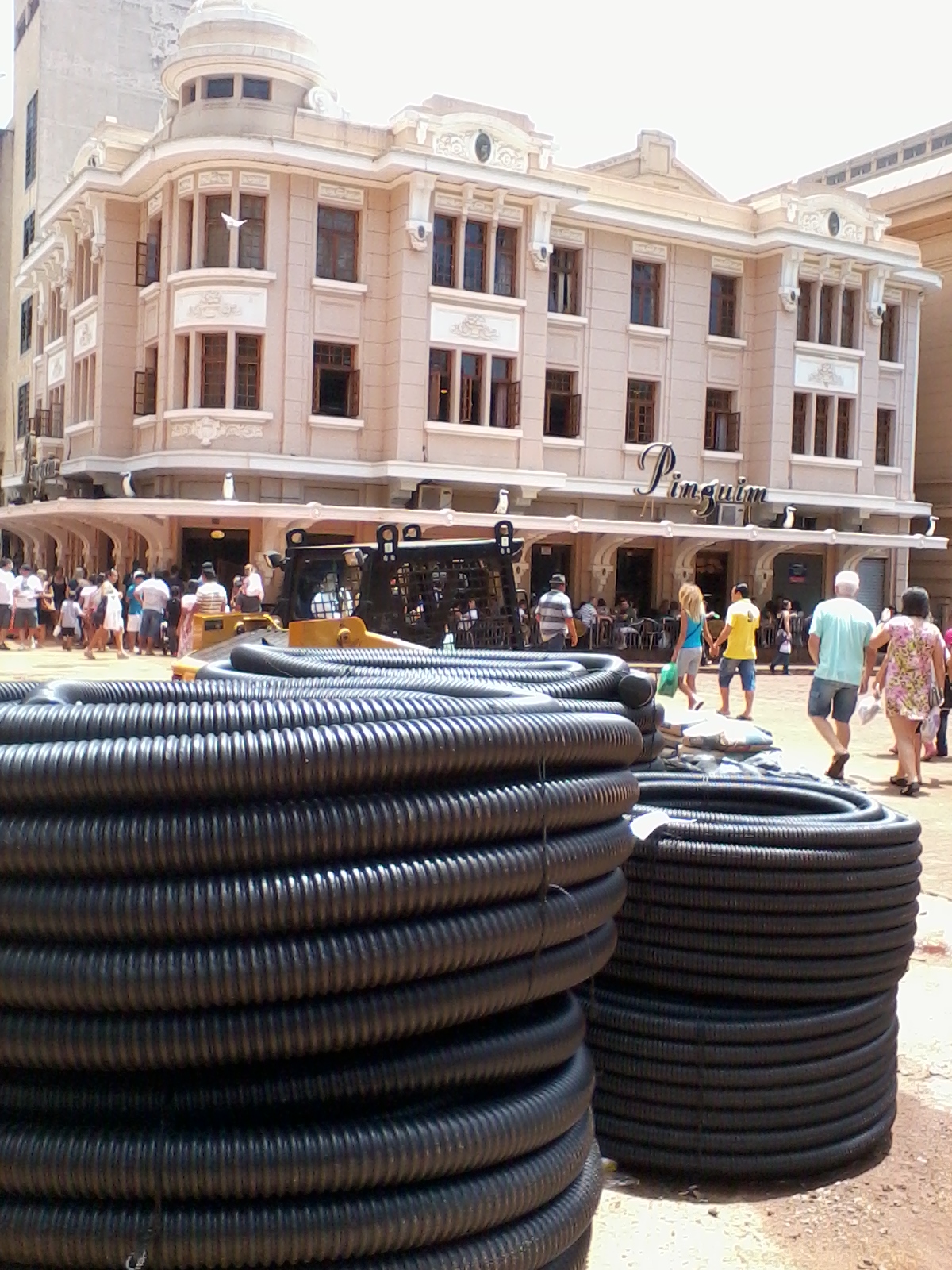

Imagens:
