Tubo PEAD com parede lisa para condução de água ou esgoto sob pressão

O Kanaliso é um tubo liso de parede maciça, de polietileno (PEAD),  utilizado para condução de líquido sob pressão.
Lançado no Brasil em 2001, está homologado na maioria das concessionárias de água e esgoto do país.

Utilizado em redes de abastecimento e distribuição de água, travessias e emissários sub-aquáticos de esgotos e efluentes, mineração, dragagem, transporte de sólidos, transporte de álcool e vinhoto, e instalações industriais.

Produzidos de acordo com a Norma ABNT NBR 15561- Tubulação de polietileno PE 80 e PE 100 para transporte de água e esgoto sob pressão - Requisitos.   Atendem também a ISO 4427 e NTS 194.

Na tabela a seguir estão as dimensões de tubos para ramal predial de água. Utilizados nas ligações domiciliares de água entre o colar de tomada das redes adutoras públicas até o cavalete do hidrômetro nas residências, indústrias e edifícios.

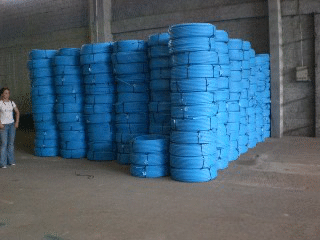

Embalados em rolos de 50 ou 100 metros.
Cor: azul ou preta.


DE
(mm)

e mín.
(mm)

Peso*
(kg/m)

PE 80

PE 100

 20

2,3

0,131

PN 10

PN 12

 32

3,0

0,275

PN 10

PN 12

 * Informação apenas de referência para transporte.



Na tabela abaixo estão as dimensões de tubos para redes de distribuição ou adução.

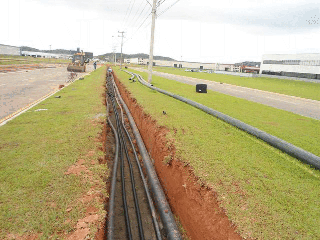

Podem ser instalados por método não destrutivo (MND).
Fornecidos na cor azul ou preta com listras azuis (água) ou preta com listras ocres (esgoto). Sob consulta podem ser
fornecidos na cor preta com listras vermelhas (rede de hidrantes / combate a incêndio) ou preta com listras roxas (água de reuso).

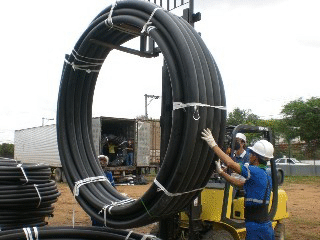

Os diâmetros em vermelho podem ser fornecidos em rolos de 50 ou 100 metros.

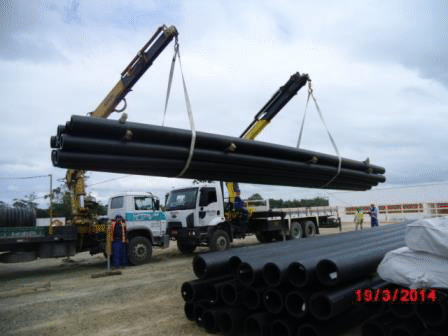

Todos os demais diâmetros devem ser fornecidos exclusivamente em barras de 6 ou 12 metros.



  SDR 32,25 SDR 26 SDR 21 SDR 17 SDR 13,6 SDR 11 SDR 9 SDR 7,4
PE 80 PN 4 PN 5 PN 6 PN 8 PN 10 PN 12,5 PN 16

PN20

PE 100 PN 5 PN 6 PN 8 PN 10 PN 12,5 PN 16 PN 20  PN 25
DE
(mm)

e
(mm)

Peso*
(kg/m)

e
(mm)
Peso*
(kg/m)
e
(mm)
Peso*
(kg/m)
e
(mm)
Peso*
(kg/m)
e
(mm)
Peso*
(kg/m)
e
(mm)
Peso*
(kg/m)
e
(mm)
Peso*
(kg/m)
e
(mm)
Peso*
(kg/m)
63 - - - - - - 3,8 0,713  4,7 0,866 5,8 1,043 7,1 1,249 8,6 1,464
90 - - - - - - 5,4 1,446 6,7 1,757 8,2 2,111 10,1 2,532 12,3 2,987
110 - - - - - - 6,6 2,152 8,1 2,630 10,0 3,131 12,3 3,763 15,1 4,477
160 - - - - 7,7 3,694 9,5 4,498 11,8 5,483 14,6 6,646 17,9 7,941 21,9 9,421
180 - - - - 8,6 4,641 10,7 5,689 13,3 6,959 16,4 8,401 20,1 10,048 24,6 11,912
200 - - - - 9,6 5,751 11,9 7,021 14,7 8,535 18,2 10,360 22,4 12,425 27,4 14,737
225 - - - - 10,8 7,267 13,4 8,904 16,6 10,838 20,5 13,112 25,2 15,725 30,8 18,624
250 - - - - 11,9 8,894 14,8 10,913 18,4 13,352 22,7 16,128 27,9 19,328 34,2 22,993
280 - - - - 13,4 11,227 16,6 13,710 20,6 16,729 25,4 20,218 31,3 24,295 38,3 28,830
315 - - - - 15,0 14,109 18,7 17,362 23,2 21,202 28,6 25,594 35,2 30,735 43,1 36,496
355 - - 13,6 14,589 16,9 17,914 21,1 22,096 26,1 26,879 32,2 32,487 39,7 39,032 48,5 46,272
400 - - 15,3 18,502 19,1 22,843 23,7 27,928 29,4 34,089 36,3 41,248 44,7 49,516 54,7 58,776
450 - - 17,2 23,393 21,5 28,889 26,7 35,383 33,1 43,180 40,9 52,232 50,3 62,694 61,5 74,353
500 15,3 23,322 19,1 28,857 23,9 35,642 29,7 43,718 36,8 53,280 45,5 64,450 55,8 77,255 - -
560 17,2 29,351 21,4 36,171 26,7 44,608 33,2 54,767 41,2 66,843 50,8 80,738 62,5 96,924 - -
630 19,3 37,027 24,1 45,833 30,0 56,351 37,4 69,366 46,3 84,490 57,2 102,299 70,3 122,651  - -
*Informações apenas de referência para transporte





Generalidades:



  A utilização de SDR > 17 deve considerar um cuidadoso projeto de transientes hidráulicos, em especial as ondas de subpressão.

  SDR - Standard Dimension Ratio: relação entre o diâmetro externo nominal (DE) e a espessura nominal.



  PN - Pressão Nominal: máxima pressão de operação suportada por tubos, conexões e respectivas juntas, submetidos em serviço contínuo, nas condições de temperatura de operação de até 25 °C, em bar (1 bar = 0,1 MPa ~= 1 kgf/cm² ).
