Tubo PEAD corrugado com paredes estruturadas para drenagem pluvial

O KNTS Drain é um tubo corrugado de dupla parede, sendo a parede interna lisa e a externa corrugada, fabricado em PEAD (polietileno de alta densidade) por processo de extrusão.

Aplicado na drenagem pluvial. Fornecido em barras de 6 metros, com bolsa integrada e anel de vedação.
Se solicitado, pode ser fornecido perfurado para aplicação em drenagem subterrânea como tubo dreno.

Desenvolvido para resistir aos esforços mecânicos e ao ataque dos agentes químicos encontrados nos líquidos captados ou do entorno (subsolo).



Série DN/DI. Diâmetro Nominal corresponde ao Diâmetro Interno.
Coeficiente de Manning igual à 0,010.
Classe de rigidez SN4, está disponível na cor preta (parede externa e interna).



Atende aos requisitos das normas:

  º DNIT 094/2014-EM: Tubos de poliéster reforçado com fibra de vidro (PRFV) e poliolefínicos (PE e PP) para drenagem em rodovia –  Especificação de material;

  º ISO 9969 - para a determinação da classe de rigidez;

  º ISO 3127 - para verificação da resistência ao impacto;

  º ISO 12091 - para verificação da resistência ao calor;

  º EN 1277 - desempenho da junta elástica com compressão diametral e deflexão angular.

Como especificar:



• Tubo PEAD Corrugado com parede estruturada – Série DN/DI 250, 300, 400, 500, 600, 800, 1000 ou 1200 mm, com corrugação externa e parede lisa interna - SN 4 - Norma DNIT094, barra com 6 metros com ponta/bolsa/anel de vedação.



SÉRIE DN / DI (mm)	DIÂMETRO EXTERNO (mm)	FORNECIMENTO BARRA (m)
250	296,0	6
300	371,0	6
400	465,0	6
500	586,0	6
600	704,0	6
800	903,0	6
1.000	1.141,0	6
1.200	1.387,0	6


*Disponível nos diâmetros nominais externos de 110 e 160 mm como linha Kanasan.

Códigos SICRO:



• M0131 – Tubo PEAD com paredes estruturadas para drenagem – D = 400 mm
• M0133 – Tubo PEAD com paredes estruturadas para drenagem – D = 500 mm
• M0134 – Tubo PEAD com paredes estruturadas para drenagem – D = 600 mm
• M0136 – Tubo PEAD com paredes estruturadas para drenagem – D = 800 mm
• M0139 – Tubo PEAD com paredes estruturadas para drenagem – D = 1000 mm
• M0142 – Tubo PEAD com paredes estruturadas para drenagem – D = 1200 mm



Generalidades:

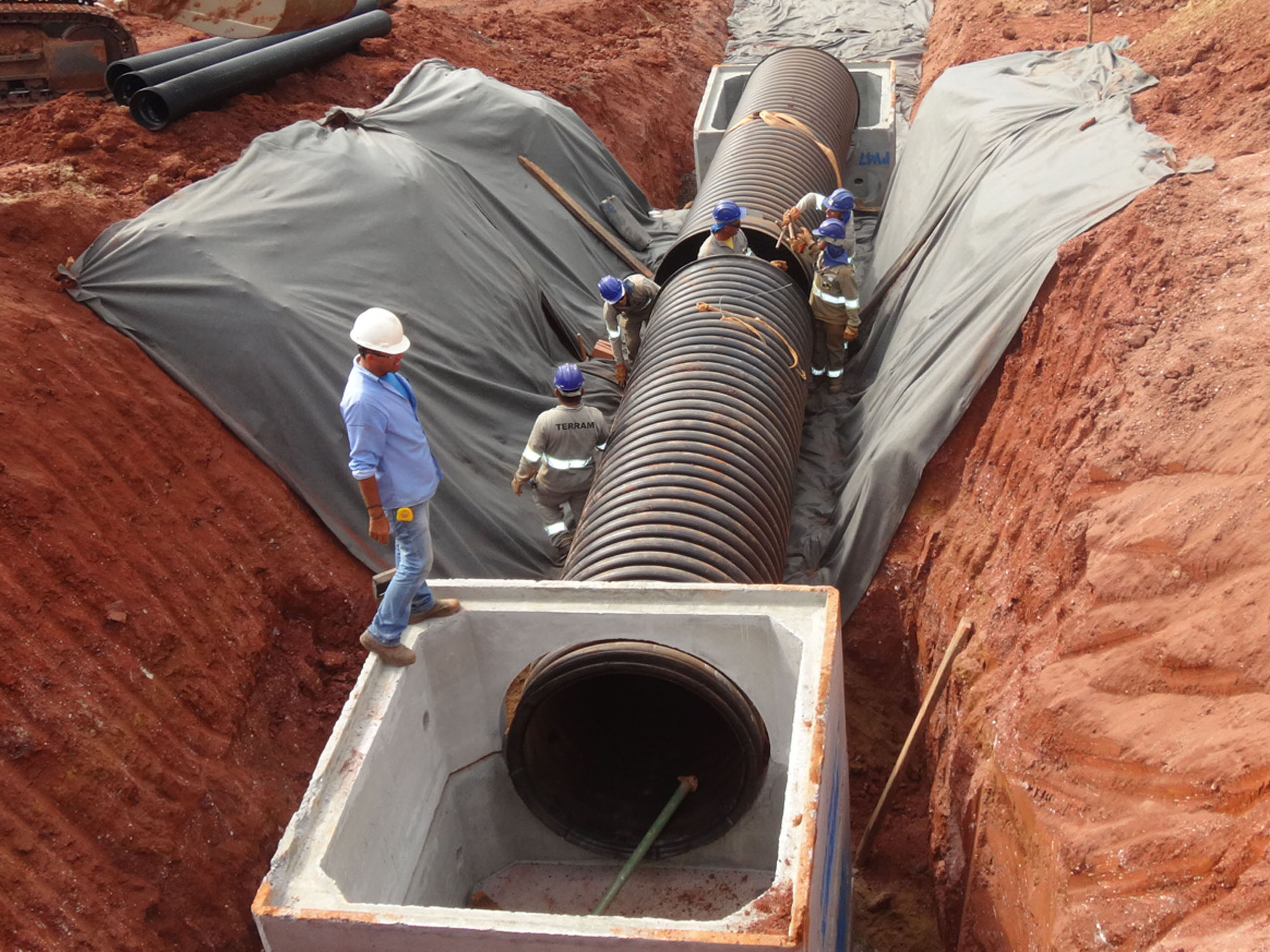

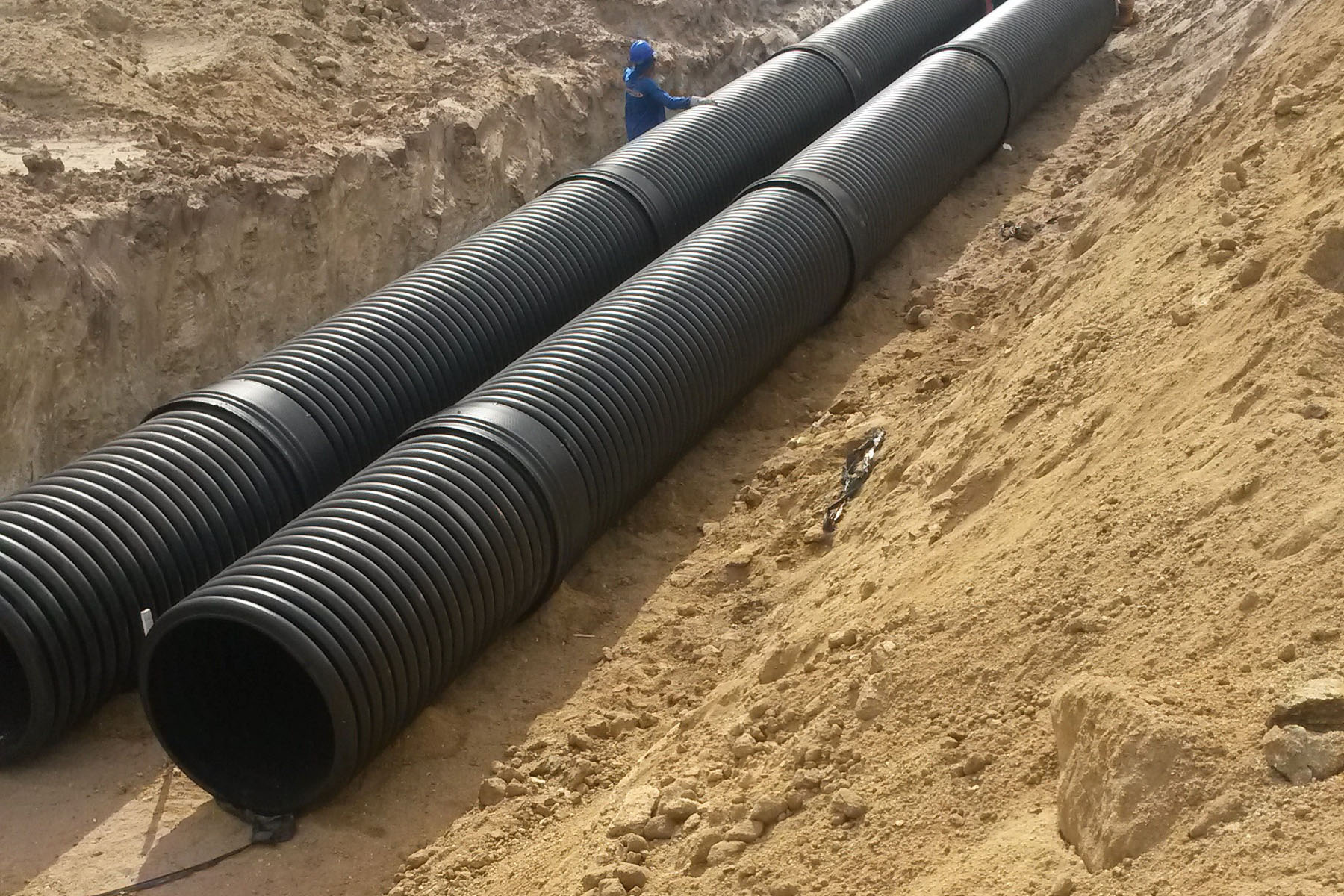

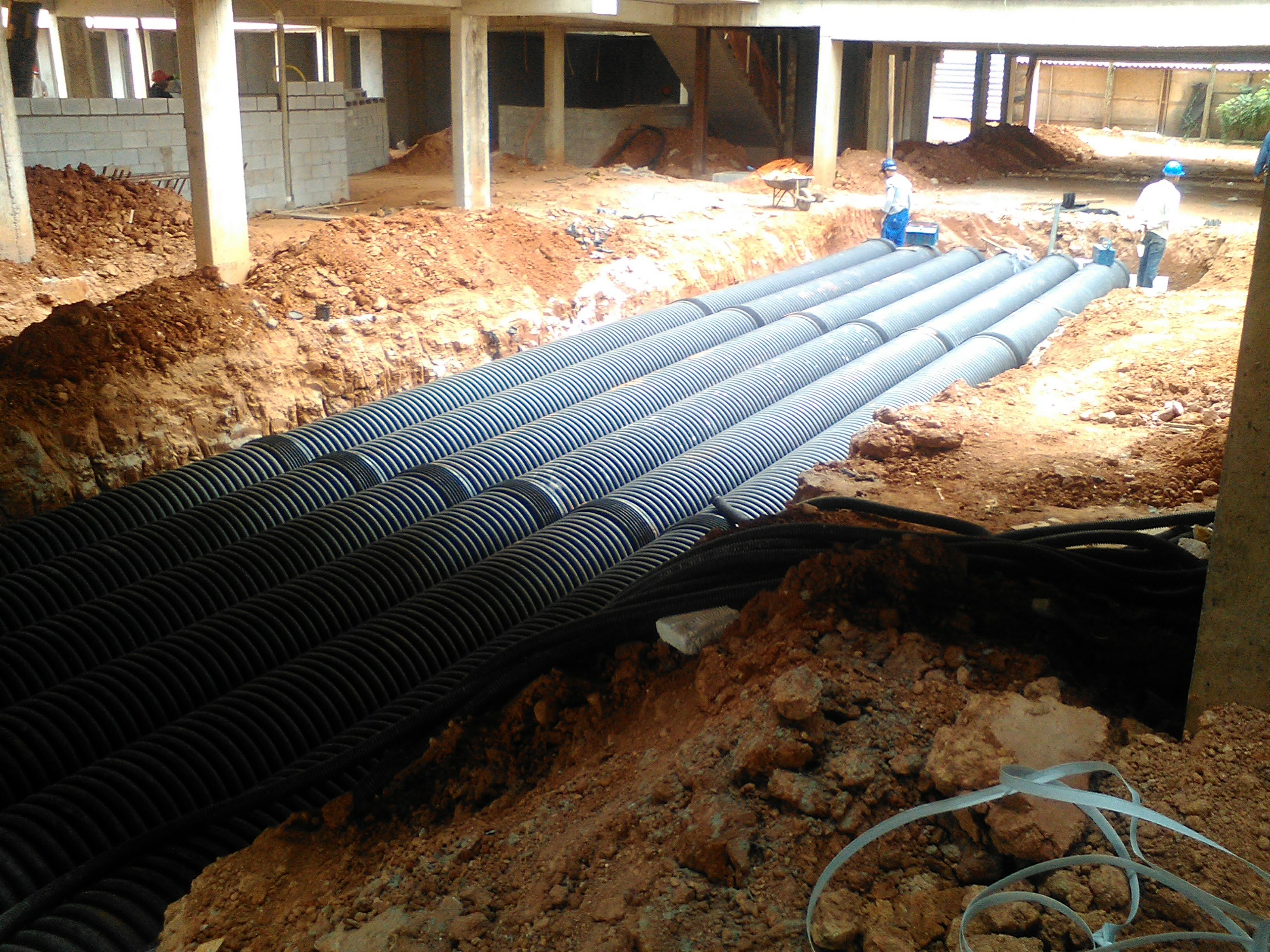

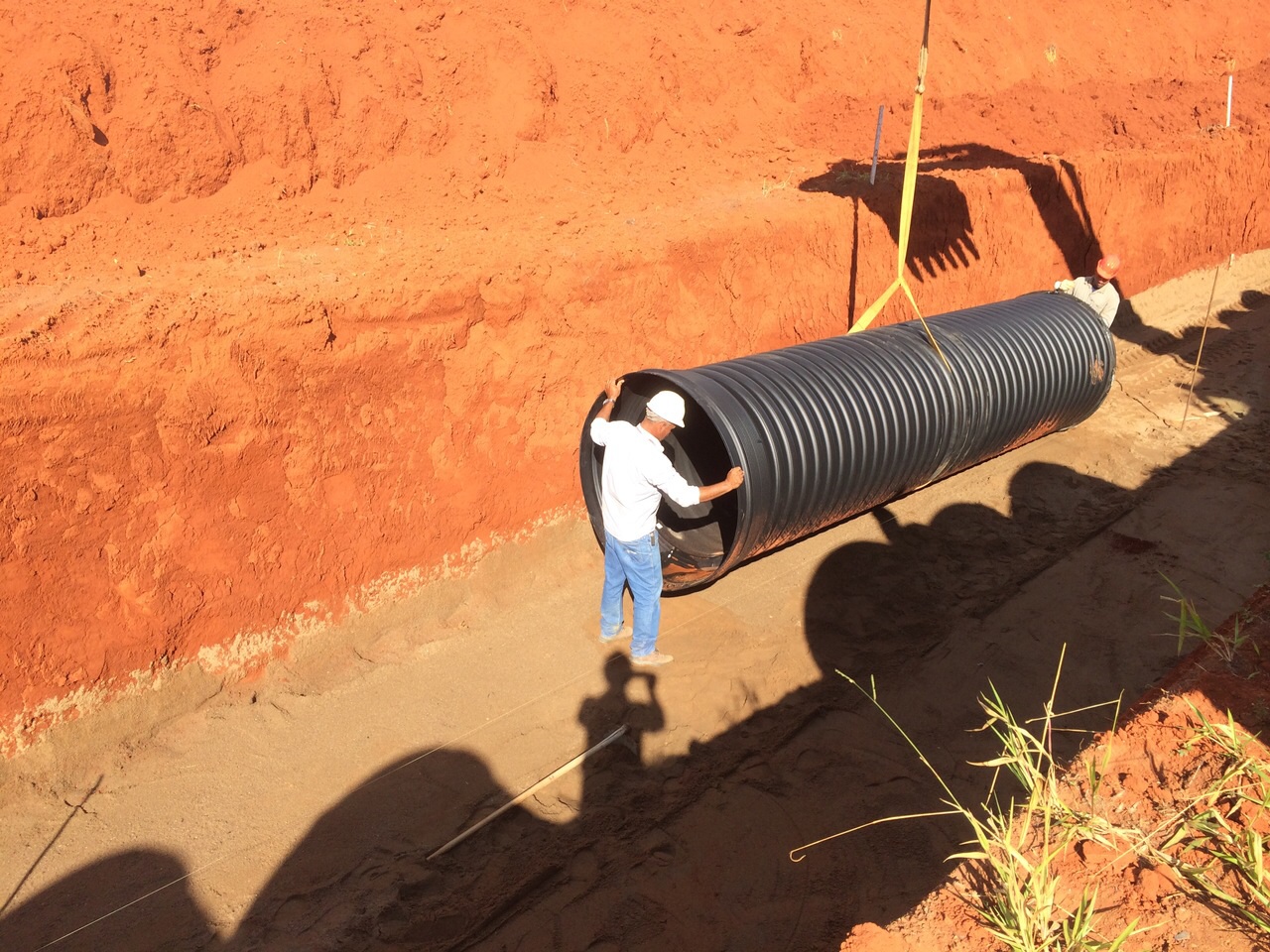

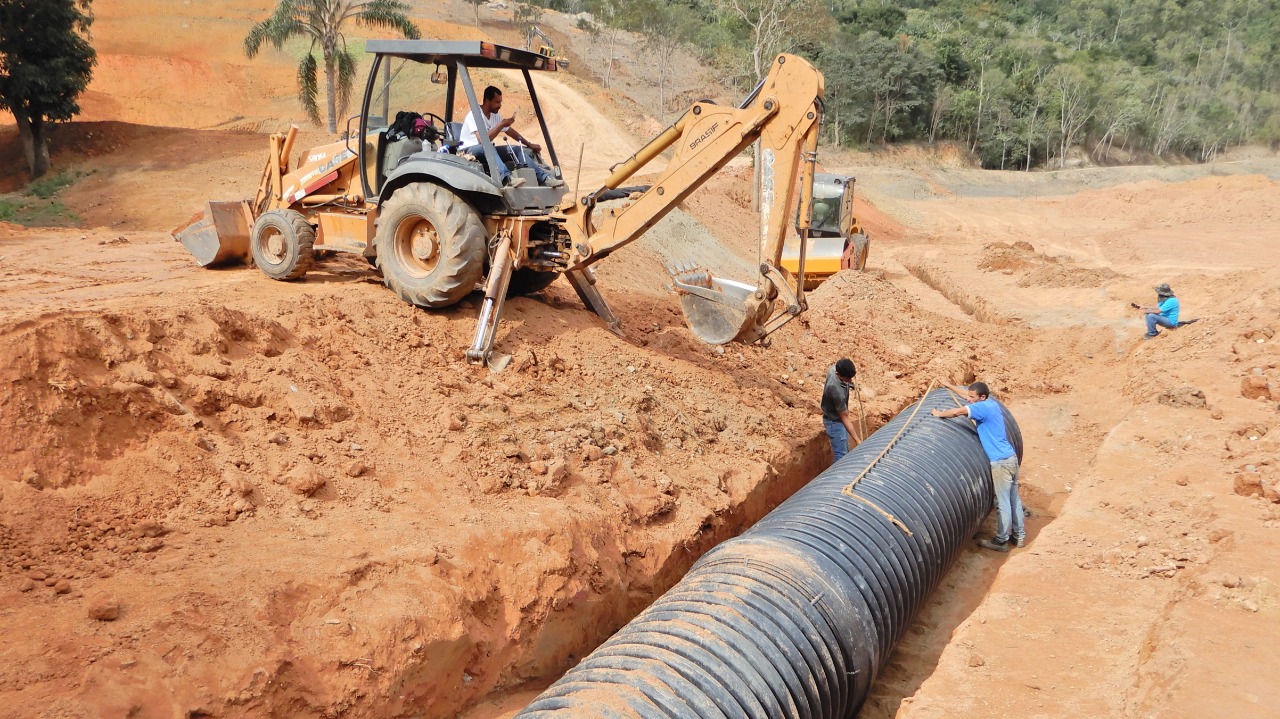

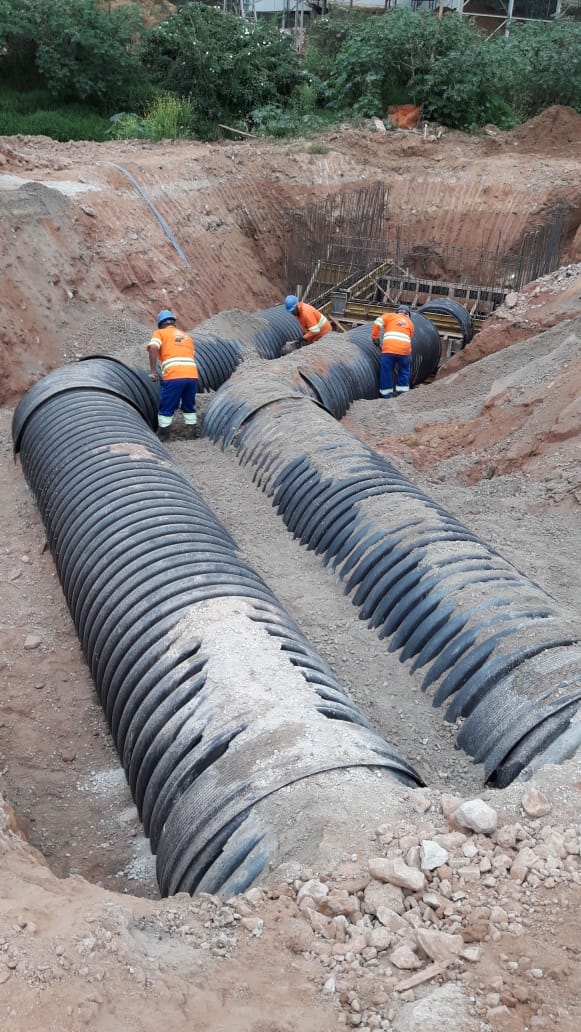

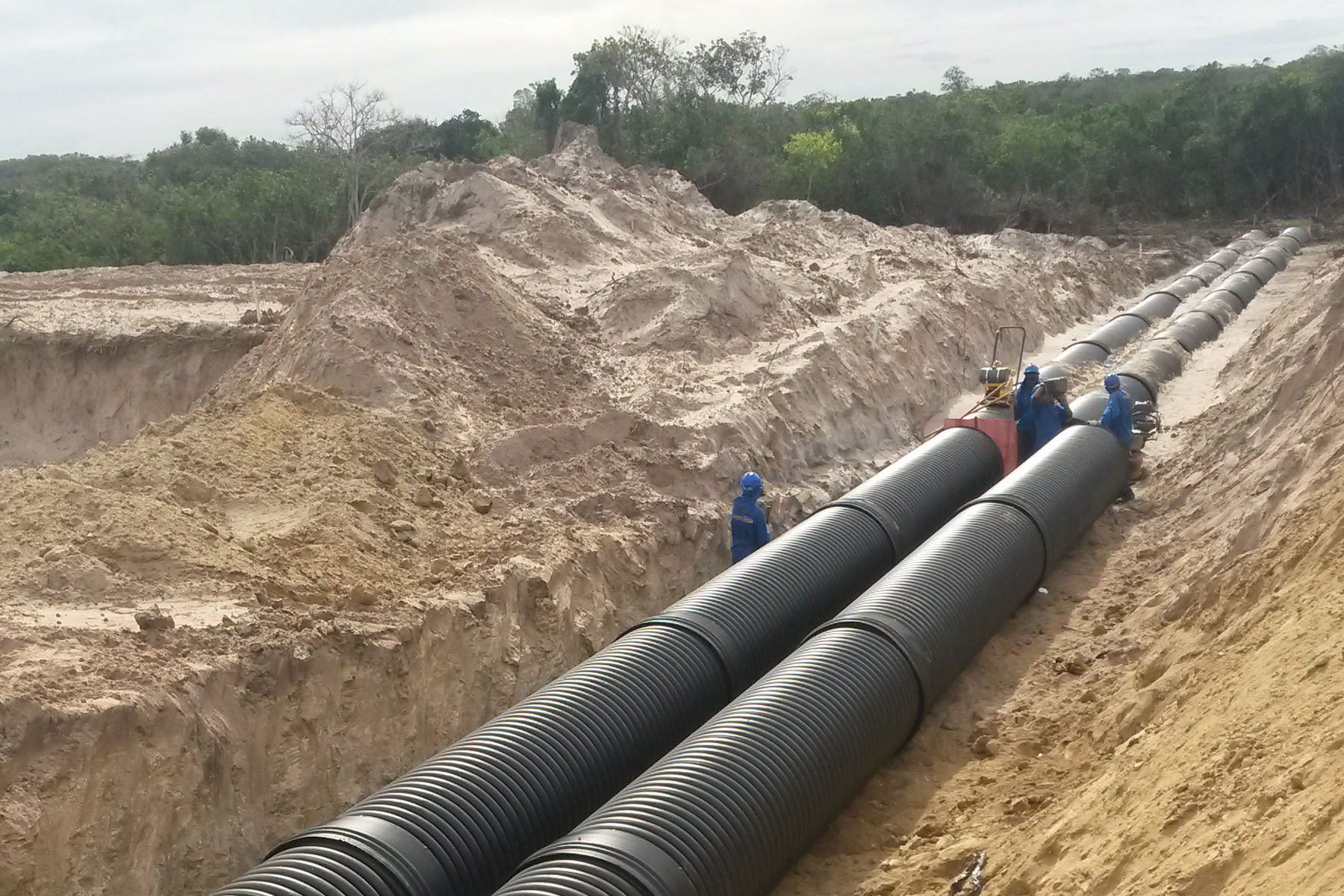

A performance de instalação é excelente, pois o produto alia leveza, resistência e grande facilidade de assentamento na vala.
Com alto desempenho na condução dos fluidos, resolve problemas nos grandes centros urbanos, e obras com dificuldades de desemboque.

Aplicações:

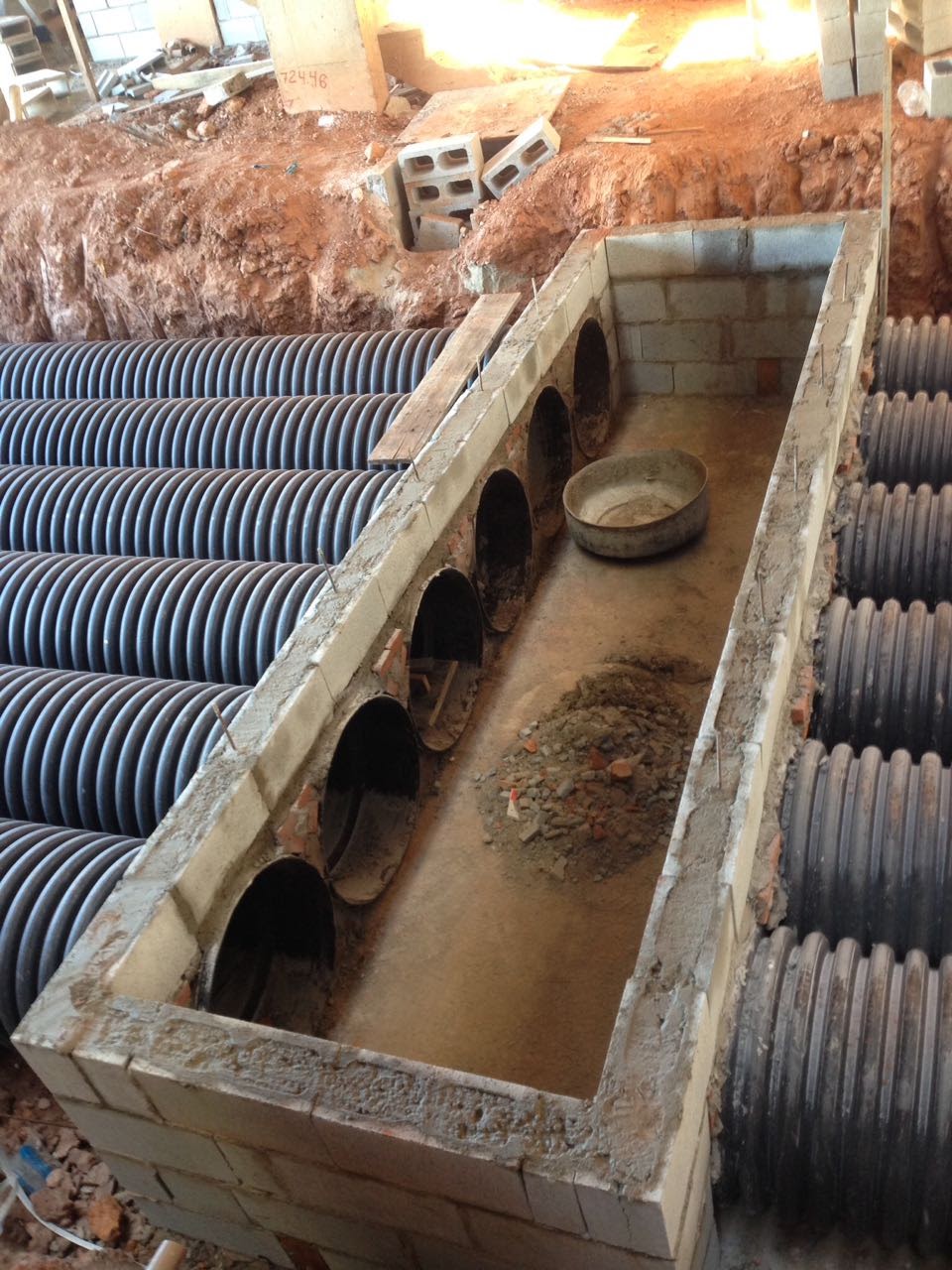

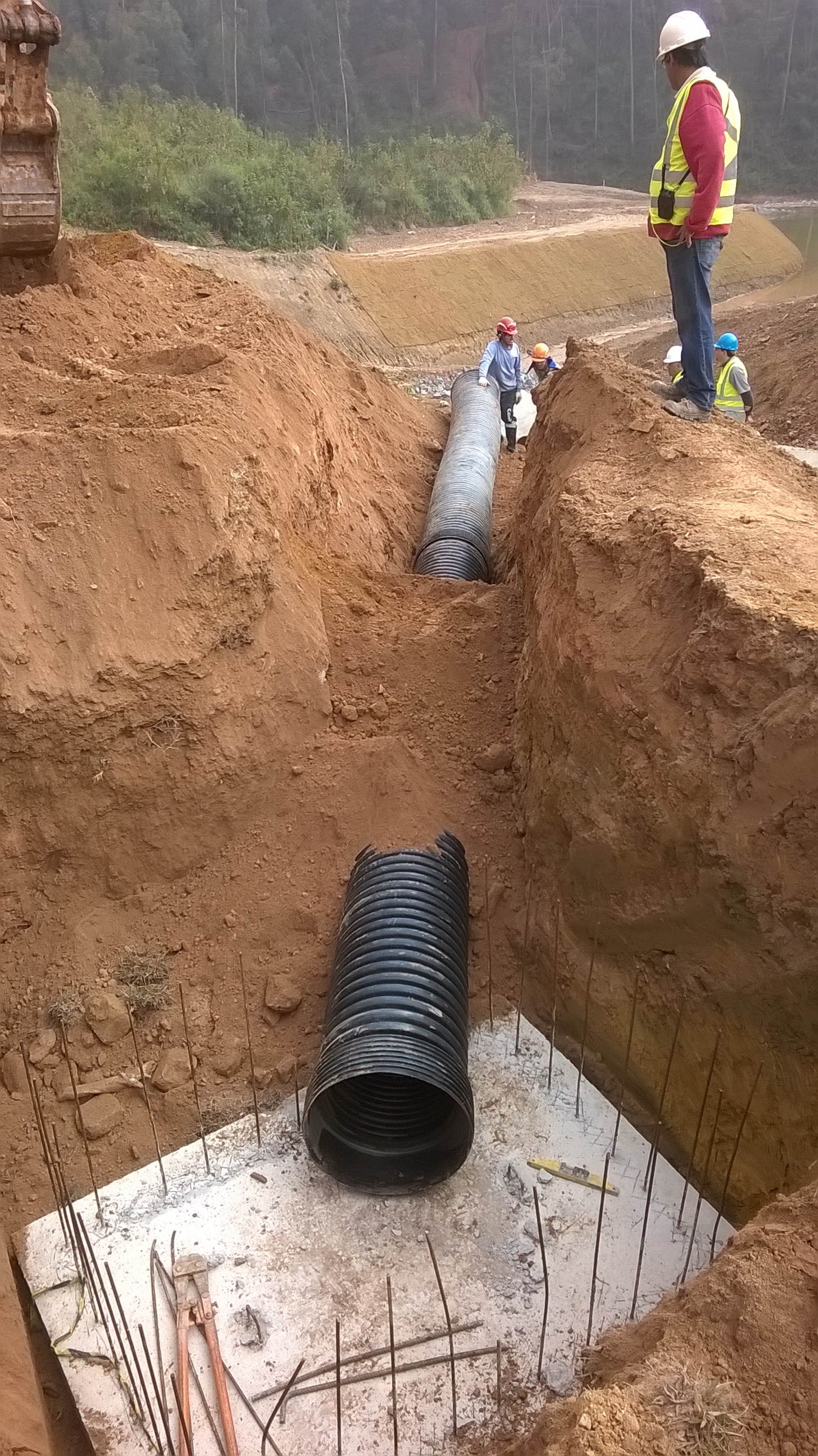

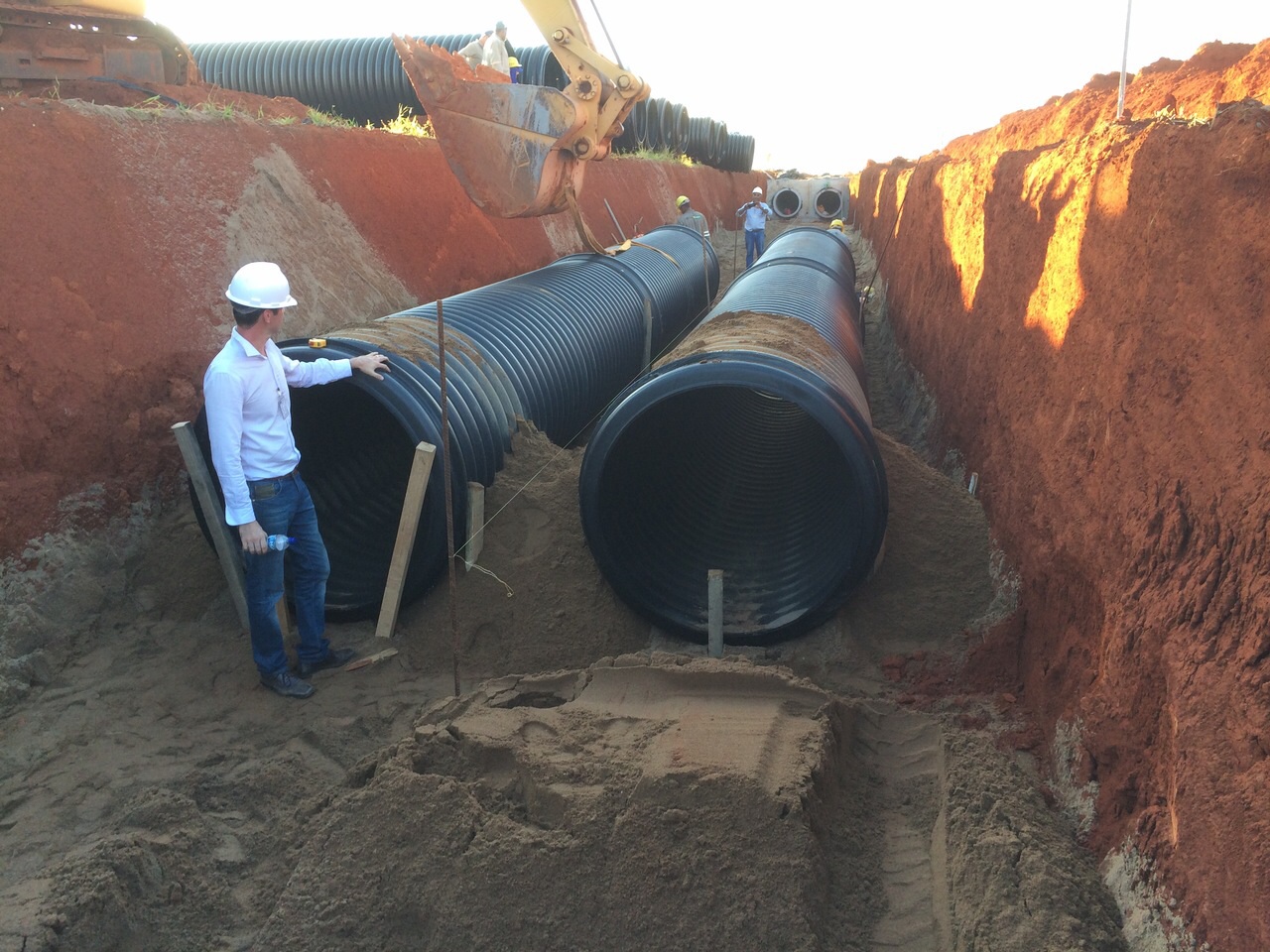

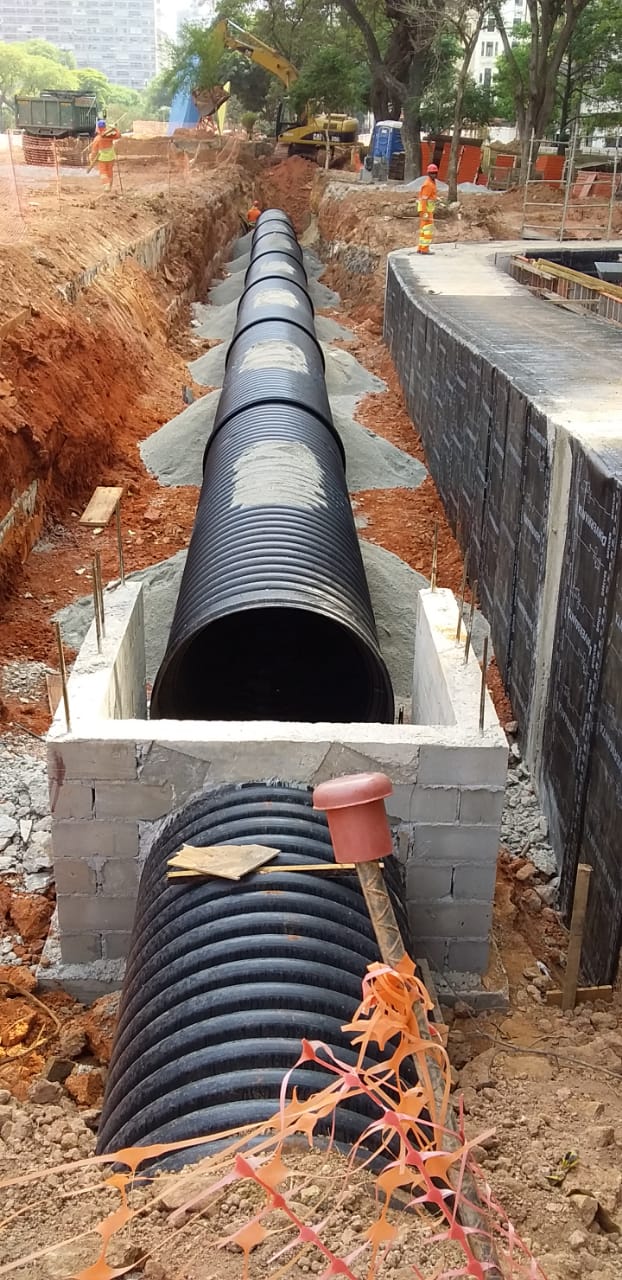

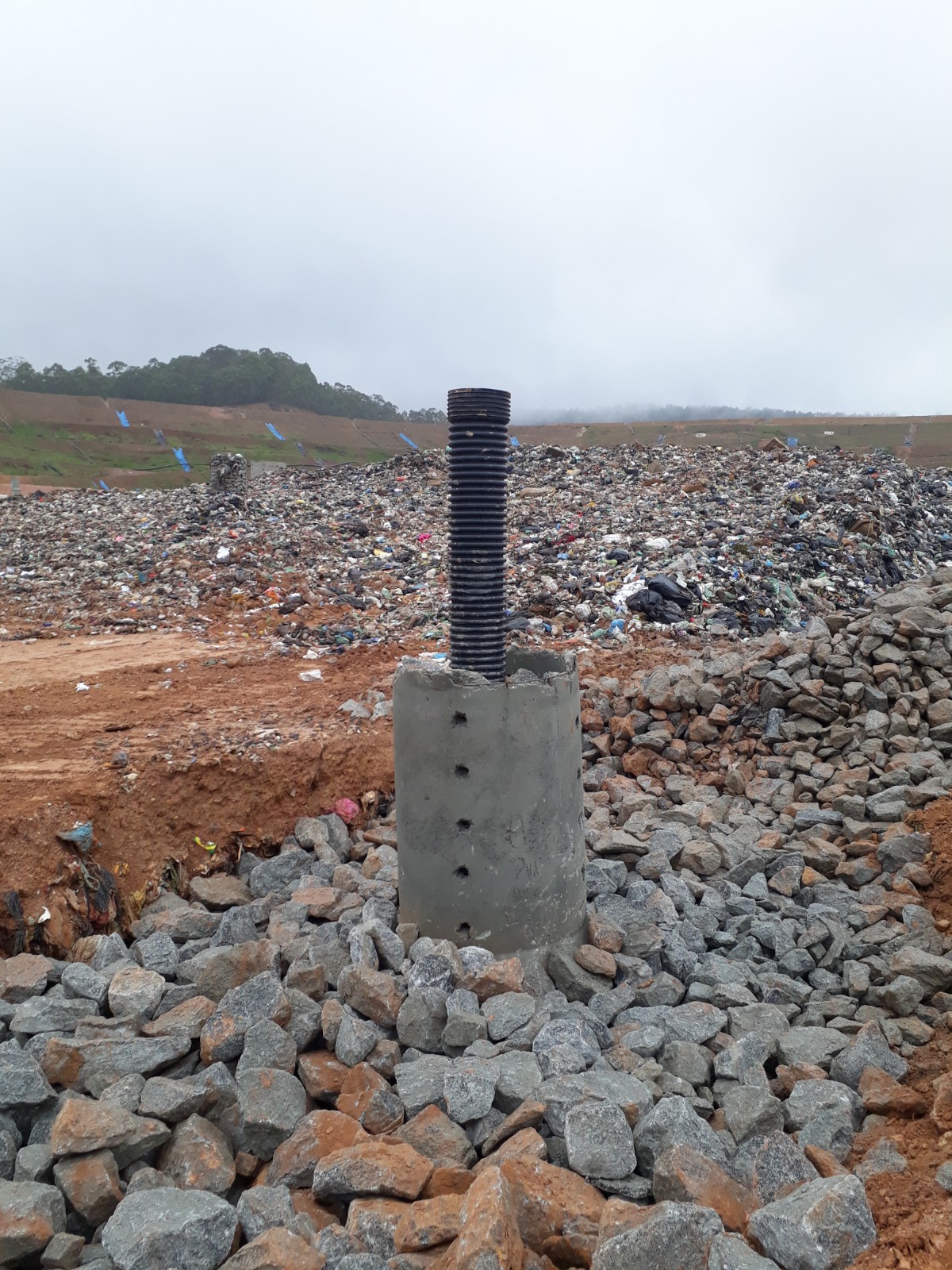

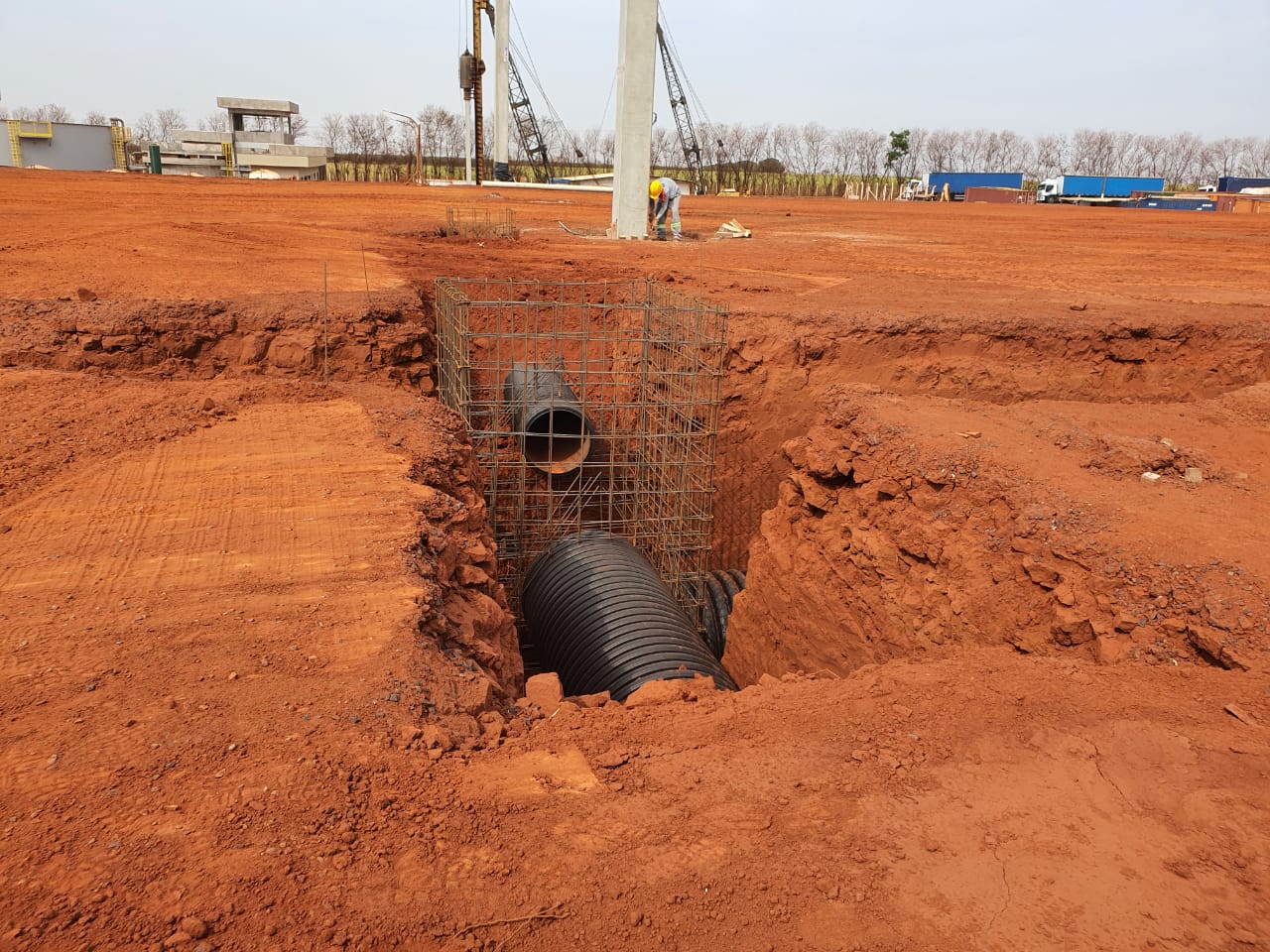

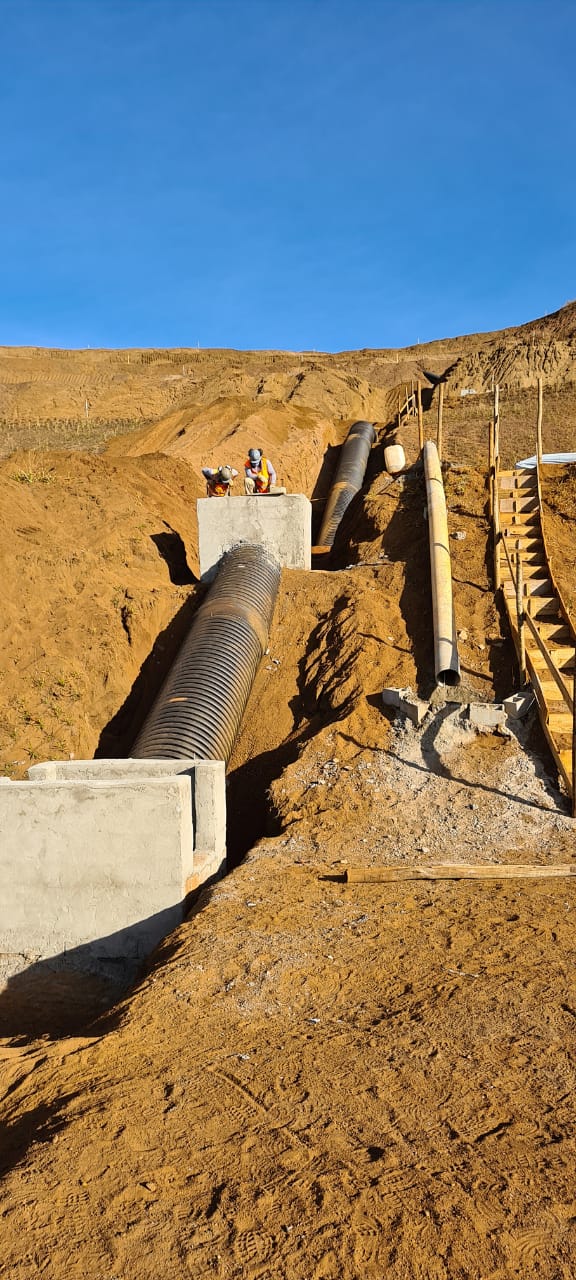

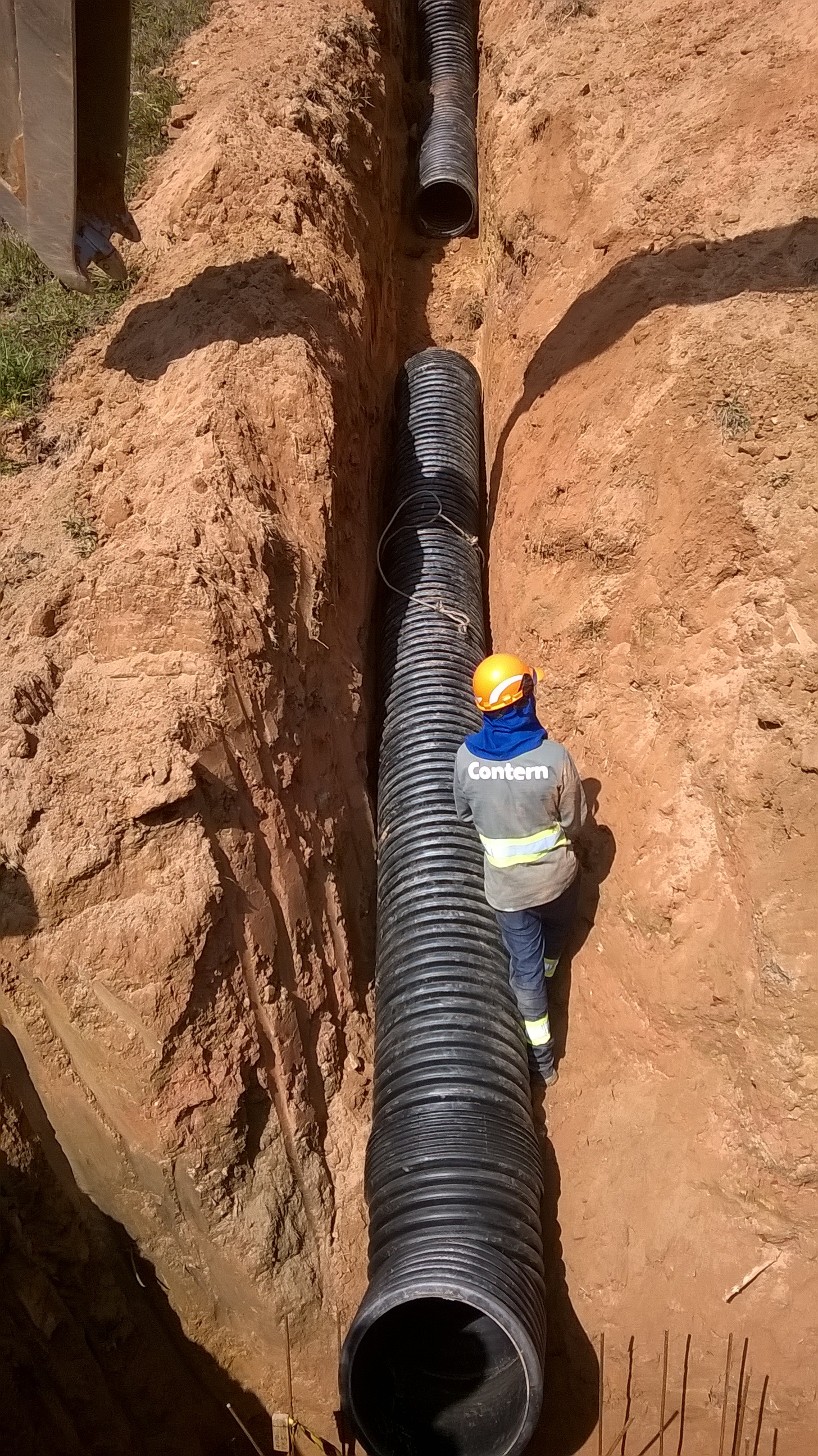

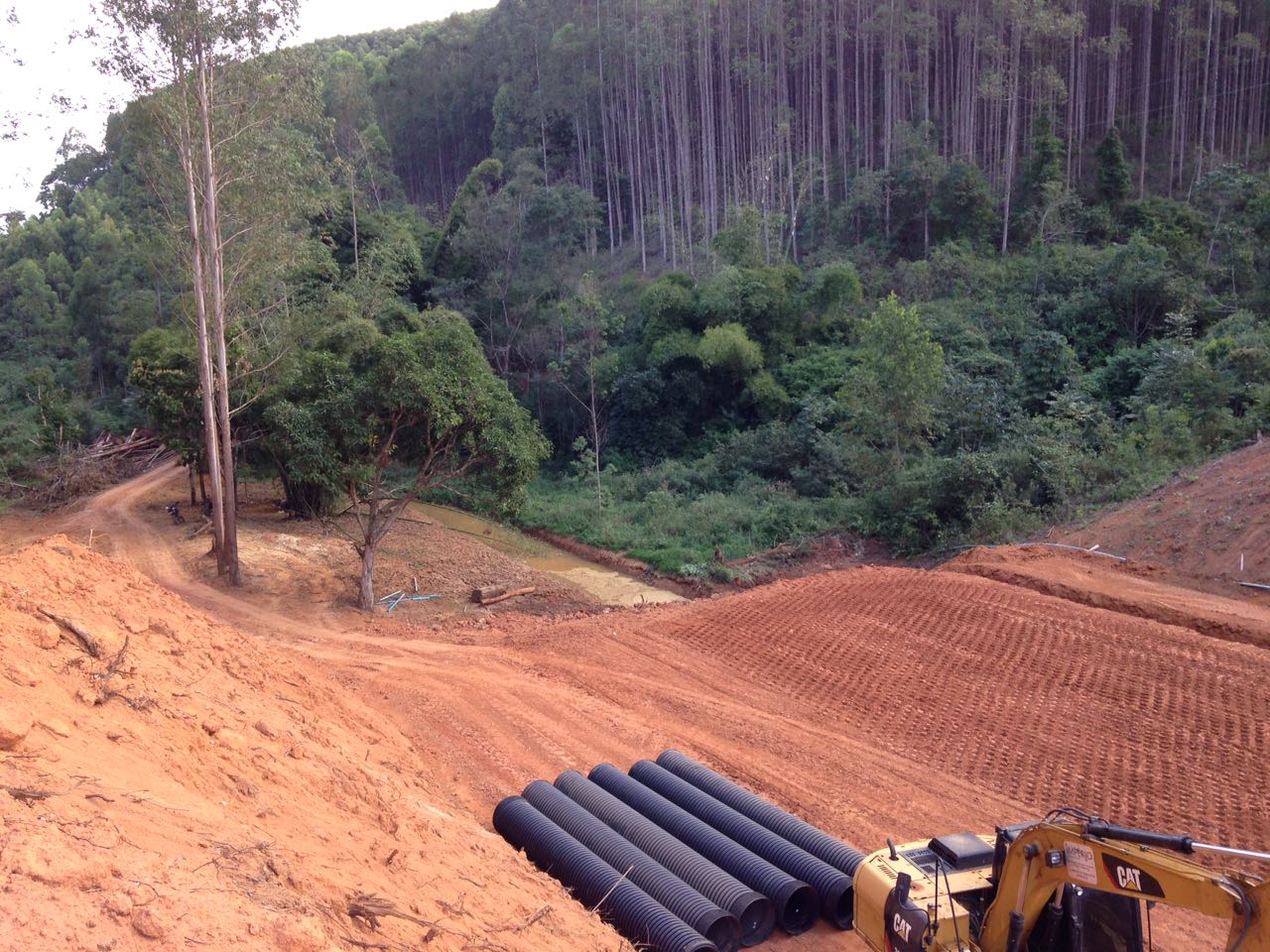

Drenagem pluvial, drenagem subterrânea, aeroportos, aterros, barragens e diques, campos e pistas esportivas, valas de absorção, pátios e estacionamentos, obras de contenção, parques, rodovias, ferrovias e subsolos.


Vantagens:
Em relação ao Tubo de Concreto Armado:

  º Maior leveza;
  º Fornecido em barra de 6 metros, diminuindo a necessidade de emendas;
  º Maior resistência ao impacto, reduzindo perdas por quebras;
  º Menor custo de instalação;
  º 100% estanque;
  º Resistência química;
  º Menor suscetibilidade à abrasão (Coeficiente de Manning = 0,010);
  º Alta eficiência hidráulica;
  º Segurança e ergonomia na instalação.


Em relação ao Tubo Corrugado Concorrente:

  º Maior robustez e maior flexibilidade;
  º Método de emenda não necessita de reforço ou fita adicional;
  º Mesma resistência à compressão em todo o comprimento da barra, inclusive na junção;
  º Se houver perda de bolsa ou ponta, não há desperdício de tubo, basta adquirir acessório Bolsa/Bolsa;
  º A ponta do KNTS Drain permanece no mesmo dimensional, não diminuindo o diâmetro externo da corrugação. A diminuição da altura da corrugação do tubo concorrente, devido procedimento para acomodação da bolsa, torna o tubo mais frágil nesse ponto;
  º O anel de vedação do KNTS Drain é injetado, sem emendas;
  º O investimento em novos maquinários de origem alemã e italiana torna a linha de tubos corrugados de grande diâmetro KNTS Drain o que há de mais moderno em tecnologia mundial para este segmento.
